除了用NPN双极晶体管切换继电器线圈和其他此类负载外,我们还可以使用PNP双极晶体管进行切换。PNP继电器开关电路在控制继电器线圈的能力方面与NPN继电器开关电路没有什么不同。然而,它确实需要不同极性的工作电压。例如,PNP类型的集电极-发射极电压Vce必须为负,才能使电流从发射极流向集电极。
PNP晶体管配置
PNP晶体管电路的工作方式与NPN继电器开关电路相反。当基极正向偏置的电压比发射极处的电压更负时,负载电流从发射极流到集电极。为了使继电器负载电流通过发射器流到集电极,基极和集电极必须相对于发射器为负。
换句话说,当Vin为HIGH时,PNP晶体管被切换为“OFF”,继电器线圈也是如此。当Vin为LOW时,基极电压小于发射极电压(更负),PNP晶体管“导通”。基极电阻值设置基极电流,基极电流设置驱动继电器线圈的集电极电流。
当开关信号是NPN晶体管的反向时,例如CMOS NAND门或其他这样的逻辑器件的输出时,可以使用PNP晶体管开关。CMOS逻辑输出具有逻辑0的驱动强度,以吸收足够的电流使PNP晶体管“导通”。然后,可以通过使用PNP晶体管和相反极性的电源将电流汇变成电流源。

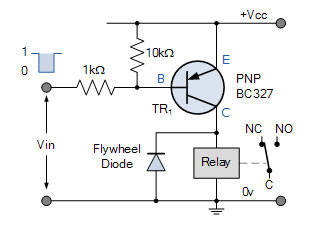

PNP集电极继电器开关电路
此电路的操作与以前的继电器切换电路相同。在该继电器开关电路中,继电器负载已连接到PNP晶体管集电极。当Vin为LOW,晶体管“ON”时,晶体管和线圈的ON-OFF开关动作发生,当Vin是HIGH,晶体管“OFF”时。
PNP收集器配置
我们已经看到,NPN双极晶体管或PNP双极晶体管可以作为继电器开关的开关或任何其他负载进行操作。但有两种不同的情况需要理解为电流朝着两个不同的方向流动。
因此,在NPN晶体管中,相对于发射极的高电压被施加到基极,电流从集电极流到发射极,NPN晶体管切换为“ON”。对于PNP晶体管,相对于发射极的低电压被施加到基极,电流从发射极流到集电极,PNP晶体管切换为“ON”。
