    TEA2016AAT


    品牌:恩智浦NXP
    封装:24+
    批号:SOP-16
    参数
  • 向客服提交BOM清单
  • 提交物料清单文件

  • 上传xls,xlsx或其他Excel兼容文件格式。最大文件大小:2MB
  • 下载模板
  • 联系电话:0755-83212009
  • 手机:139 2389 6490
  • 邮箱:postmasterr@gerqi.com
  • 下载文件

  • >
  • 填写表格

  • >
  • 提交清单

  • >
  • 客服回复

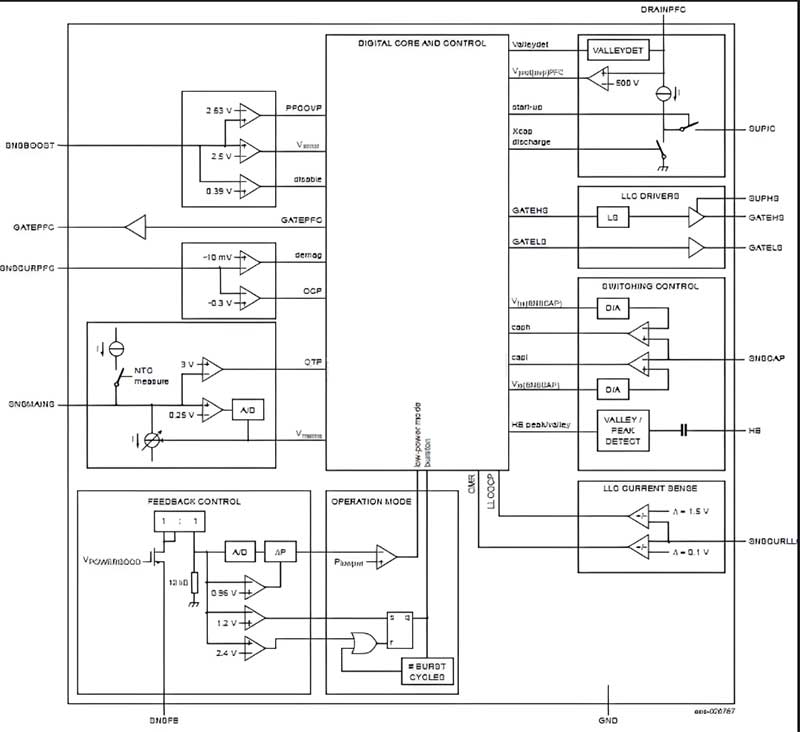

  •    器件详情

    TEA2016AAT是一款数字化可配置LLC和PFC组合控制器,用于高效谐振电源。我们的产品包括LLC控制器功能和PFC控制器,均以DCM和QR模式运行。

    TEA2016AAT采用小型窄条SO16封装。我们时尚的设计使消费者可以用很少的元件构建完整的谐振电源,从而简化设计流程。

    将TEA2016AAT与我们的TEA1995T结合在一起,可为用户提供易于设计、高效且可靠的电源,提供90W至500W的功率,所需外部组件最少。该系统提供低空载输入功率(<75mW;整个系统包括TEA2016AAT/TEA1995T组合)以及从最小到最大负载的高效率。

    该电源符合能源之星、能源部的能效法规、欧盟的生态设计指令、欧洲行为准则以及其他能源法规。由于TEA2016AAT非常高效,因此无需任何辅助低功耗电源。


    主要特性
    采用小型SO16封装的LLC和PFC控制器的完整功能
    集成高压启动源
    集成驱动器和高压电平转换器(LS)
    高边驱动器直接由高边驱动器输出提供
    精确的升压稳压
    无需额外的外部组件就能进行集成的X电容放电
    电源的良好功能
    可以轻松配置几个参数,例如:
    所有工作模式下的工作频率均在音频范围以外
    突发模式采用软启动和软停止,降低可听噪声
    各操作模式之间(高功率模式/低功率模式/突发模式)精确切换能级


    环保特性
    波谷/零电压切换实现最小开关损耗
    高效从低负载转换到高负载
    符合最新的节能标准和指令(能源之星、EuP)
    卓越的空载输入功率(对于TEA2016AAT/TEA1995T组合,其功率<75mW)


    保护特性
    可独立配置的级别和定时器
    可以将所有保护独立设置为闩锁、安全重启或在多次尝试重启后锁定
    电源欠压保护(UVP)
    过功率保护(OPP)
    内部和外部过热保护(OTP)
    电容模式调节(CMR)
    精确的过压保护(OVP)
    过流保护(OCP)
    浪涌电流保护(ICP)
    上电/掉电保护
    禁用输入



    应用
    可穿戴产品
    笔记本电脑适配器
    工业控制
    打印机
    智能家居
    台式机和一体机
    液晶电视:游戏机
