    FAN3100TSX


    品牌:安森美ON
    封装:24+
    批号:SOT-23-5
    参数
  • 向客服提交BOM清单
  • 提交物料清单文件

  • 上传xls,xlsx或其他Excel兼容文件格式。最大文件大小:2MB
  • 下载模板
  • 联系电话:0755-83212009
  • 手机:139 2389 6490
  • 邮箱:postmasterr@gerqi.com
  • 下载文件

  • >
  • 填写表格

  • >
  • 提交清单

  • >
  • 客服回复

  •    器件详情

    FAN3100单2A高速低侧门驱动器

    特性
    VDD=12V时为3A峰值吸收
    源4.5至18V工作范围
    VDD=6V时为2.5A吸收
    1.8A源双逻辑输入允许配置为非反相或带启用功能的反相内部电阻器
    在无输入时关闭驱动器13ns典型上升时间和9ns典型下降时间,1nF负载
    选择TTL或CMOS输入阈值MillerDrive™技术在20ns以下典型传播延迟时间,输入下降或上升6引脚2x2mm MLP或5引脚SOT23封装,额定环境温度为-40°C至125°C

    应用
    开关电源
    高效MOSFET开关
    同步整流电路
    DC-DC转换器电机控制

    描述
    FAN3100 2A栅极驱动器旨在通过在短开关间隔内提供高峰值电流脉冲,在低压侧开关应用中驱动N沟道增强型MOSFET。
    该驱动器提供TTL(FAN3100T)或CMOS(FAN310C)输入阈值。内部电路通过保持低输出直到电源电压在工作范围内来提供欠压锁定功能。


    FAN3100提供快速的MOSFET开关性能,有助于最大限度地提高高频功率转换器设计的效率。FAN3100驱动器在最终输出阶段采用了MillerDrive™架构。


    这种双极型MOSFET组合在MOSFET导通/关断过程的米勒平台阶段提供高峰值电流,以最大限度地减少开关损耗,同时提供轨到轨电压摆动和反向电流能力。


    FAN3100还提供双输入,可配置为在非反相或反相模式下运行,并允许实现启用功能。如果一个或两个输入未连接,内部电阻器会偏置输入,使输出拉低以保持功率MOSFET关断。

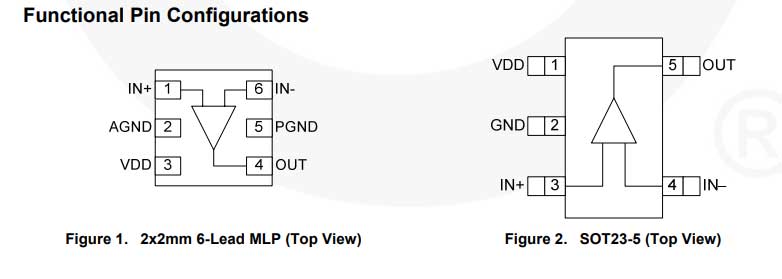

    FAN3100采用无铅表面2x2mm6引脚模制无引线封装(MLP),适用于具有出色热性能的小型测试,或符合行业标准的5引脚SOT23。


    FAN3100TSX
