UC3825DWTR

高速PWM控制器

特征

•与电压或电流模式拓扑兼容
•实际操作开关频率为1MHz
•输出传播延迟为50ns
•高电流双图腾极输出（峰值1.5A）
•宽带误差放大器
•带双脉冲抑制的全锁存逻辑
•逐脉冲电流限制
•软启动/最大占空比控制
•带滞后的欠压锁定
•低启动电流（1.1mA）

详细情况

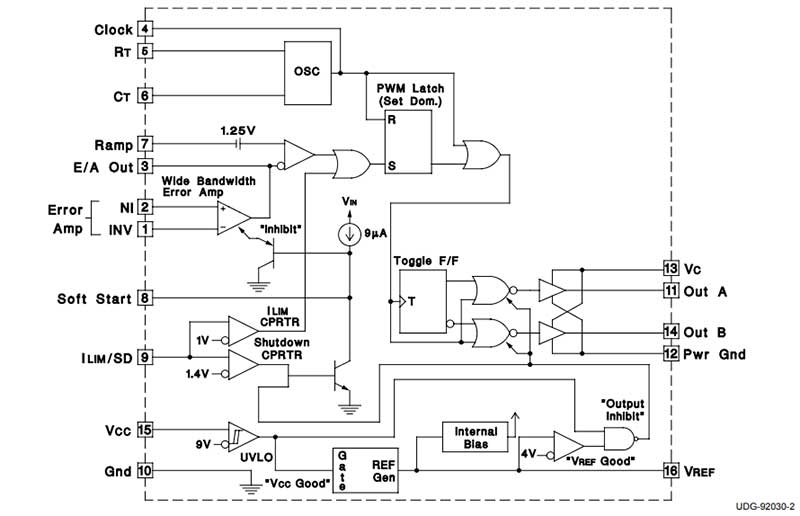

UC1825系列PWM控制IC针对高频开关电源应用进行了优化。
特别注意通过比较器和逻辑电路最小化传播延迟，同时最大限度地提高误差放大器的带宽和转换速率。
该控制器设计用于具有输入电压前馈能力的电流模式或电压模式系统。保护电路包括一个具有1V阈值的限流比较器、一个TTL兼容的关闭端口和一个软启动引脚，该引脚将兼作最大占空比箝位。
该逻辑已完全锁定，可提供无抖动操作，并禁止输出多个脉冲。具有800mV滞后的欠压锁定部分可确保低启动电流。在欠压锁定期间，输出为高阻抗

这些器件具有图腾柱输出，旨在从电容性负载（如功率MOSFET的栅极）中产生和传输高峰值电流。on状态被设计为高级别。
